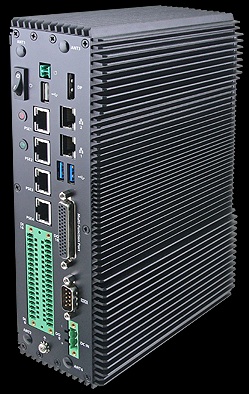

EMS-SKLU-GPIO
來源：長沙研創自動化設備有限公司 瀏覽量： 634 發布時間：2025/4/28 14:10:06
| 系統 | |
| 處理器 | 第六代英特爾? 酷睿? i7-6600U, 酷睿雙核, 2.6GHz 處理器 第六代英特爾? 酷睿? i5-6300U, 酷睿雙核, 2.4GHz 處理器 第六代英特爾? 酷睿? ii3-6100U, 酷睿雙核, 2.3GHz 處理器 第六代英特爾? 賽揚? 3955U, 酷睿雙核, 2.0GHz 處理器 |
| 系統內存 | 一個260針 DDR4 2133MHz SO-DIMM插槽，最高可以支持16G內存 |
| 看門狗定時器 | H/W Reset, 1sec. ~ 65535sec. |
| 硬件狀態監控 | 自動監控系統溫度，電壓 |
| SBC | EBM-SKLUS + AUX-M08 |
| 擴展 | |
| 擴展 | 1 x Mini PCIe 1 x M.2 (2242/3042) B-Key, 支持 SATA/ PCIex1/ USB3.0 |
| 存儲 | |
| 存儲 | 1 x 2.5" 硬盤位 1 x M.2 (SATA) |
| I/O | |
| USB Port | 2 x USB 3.0 1 x USB 2.0 |
| 串口 | 2 x RS-232/422/485 (跳帽), 支持 auto-flow |
| DIO | 1 x 44位GPIO, 32位帶隔離的1.5KV |
| GPIO | 1 x 44位GPIO, 32位帶隔離的1.5KV 1 x 12 位 GPIO |
| 其他 | 1 x SMBus 2 x PS2/ 鍵盤鼠標 2 x 天線安裝不斷孔 |
| 顯示 | |
| 芯片組 | 英特爾? Skylake 集成芯片組 |
| 分辨率 | DP: 最大分辨率 4096x2304 @ 60Hz |
| 音頻 | |
| 芯片組 | 瑞昱ALC888S 支持 2.1-CH |
| 音頻接口 | Mic-In, Line-In and Line-Out |
| 以太網 | |
| 芯片組 | 1 x 英特爾? I211AT千兆以太網 1 x 英特爾? I219LM千兆以太網 4 x 英特爾? I210AT千兆以太網 |
| 以太網接口 | 兼容10/100/1000 Base-Tx 千兆以太網 |
| 網絡接口 | 4 x 帶電的網口, 2 x RJ-45 |
| 電源 | |
| 電源信息 | 電源輸入：典型12/24Vdc（+9V~+32V） 浪涌保護用電視組件 反向電流/電壓保護 |
| ACPI | 單電源ATX支持S0, S3, S4, S5 兼容ACPI 5.0 |
| 電源模式 | AT/ATX (默認設置：ATX) |
| 適配器 | 可選AC-DC適配器 |
| 機構 & 使用環境 | |
| 操作溫度 | (w/SSD), ambient w/ air flow -20°C ~ 50°C (14°F ~ 122°F) |
| 存儲溫度 | -40°C ~ 75°C (-40°F ~ 167°F) |
| 工作濕度 | 40°C @ 95% 相對濕度，無凝結 |
| 尺寸 (寬 x 長 x 高) | 9.45" x 6.2" x 2.95" (240mm x 158mm x 75mm) |
| 振動試驗 | With SSD : 5Grms, IEC 60068-2-64, Random, 5 ~ 500Hz, 1hr/axis |
| 沖擊試驗 | With SSD : 50Grms, IEC 60068-2-27, Half Sine, 11ms |
| 安裝套件 | 德國工業標準導軌套件 |
| 材質 | 鋁+金屬 |
